categoryÖzel & Boru Tipi Puntalar
NSR HG Serisi
Büyük parça taşlama puntası
Büyük iş parçalarının taşlanması için tasarlanmış taşlama puntası (large grinding center). Yüksek rijitlik ve hassasiyet; özel koni seçenekleri sipariş üzerine.
Alt Tip2
Model16
MenşeiGüney Kore
NSR
NSR
Ölçü Tabloları
Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

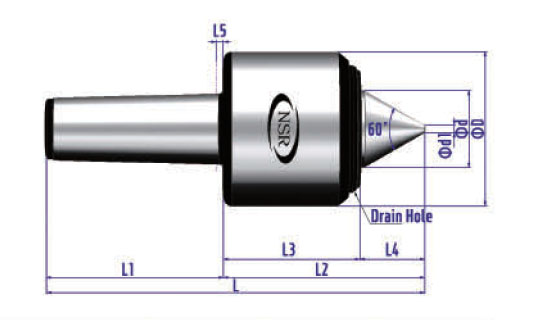

NSR-THG(60")
| Model No | Modeli | Morse Koni | ΦD | Φd | Φd1 | L | L1 | L2 | L3 | L4 | L5 | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1006G60 | 6THG(60") | MT6 | 165 | 79 | 3 | 400.7 | 191 | 209.7 | 138 | 71.7 | 12 | 8,000 | 800 | 0.025 |
| 1006G75 | 6THG(75") | MT6 | 165 | 79 | 3 | 384.4 | 191 | 193.4 | 138 | 55.4 | 12 | 8,000 | 800 | 0.025 |
| 1007G60 | 7THG(60") | MT7 | 165 | 79 | 3 | 469.7 | 260 | 209.7 | 138 | 71.7 | 12 | 10,000 | 800 | 0.005 |
| 1007G75 | 7THG(75") | MT7 | 165 | 79 | 3 | 453.4 | 260 | 193.4 | 138 | 55.4 | 12 | 10,000 | 800 | 0.005 |
| HG80 | HG80 | 1:10 | 178 | 109 | 3 | 442.3 | 203 | 239.3 | 138 | 101.3 | 10 | 10,000 | 850 | 0.005 |
| HG80 | HG80 | 1:20 | 178 | 109 | 3 | 442.3 | 203 | 239.3 | 138 | 101.3 | 10 | 10,000 | 850 | 0.005 |
| HG100 | HG100 | 1:10 | 218 | 109 | 3 | 534.6 | 250 | 284.6 | 193 | 91.6 | 10 | 15,000 | 750 | 0.005 |
| HG100 | HG100 | 1:20 | 218 | 109 | 3 | 534.6 | 250 | 284.6 | 193 | 91.6 | 10 | 15,000 | 750 | 0.005 |
| HG120 | HG120 | 1:10 | 310 | 124 | 3 | 619.5 | 268.5 | 351 | 242.5 | 108.4 | 15 | 25,000 | 500 | 0.005 |
| HG120 | HG120 | 1:20 | 310 | 124 | 3 | 619.5 | 268.5 | 351 | 242.5 | 108.4 | 15 | 25,000 | 500 | 0.005 |

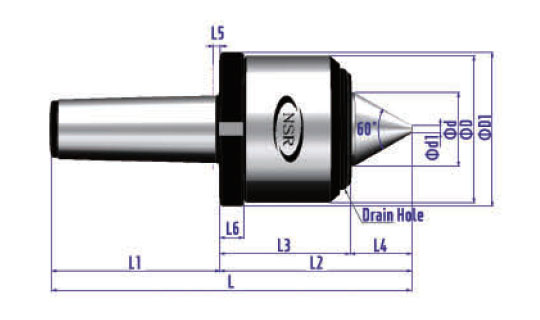

NSR-HGN
| Model No | Modeli | Morse Koni | ΦD | ΦD1 | Φd | Φd1 | L | L1 | L2 | L3 | L4 | L5 | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HGN80 | HGN80 | 1:10 | 178 | 190 | 109 | 3 | 442.3 | 203 | 239.3 | 138 | 101.3 | 10 | 10,000 | 850 | 0.005 |
| HGN80 | HGN80 | 1:20 | 178 | 190 | 109 | 3 | 442.3 | 203 | 239.3 | 138 | 101.3 | 10 | 10,000 | 850 | 0.005 |
| HGN100 | HGN100 | 1:10 | 218 | 228 | 109 | 3 | 534.6 | 250 | 284.6 | 193 | 91.6 | 10 | 15,000 | 750 | 0.005 |
| HGN100 | HGN100 | 1:20 | 218 | 228 | 109 | 3 | 534.6 | 250 | 284.6 | 193 | 91.6 | 10 | 15,000 | 750 | 0.005 |
| HGN120 | HGN120 | 1:10 | 310 | 320 | 124 | 3 | 619.5 | 268.5 | 351 | 242.5 | 108.4 | 15 | 25,000 | 500 | 0.005 |
| HGN120 | HGN120 | 1:20 | 310 | 320 | 124 | 3 | 619.5 | 268.5 | 351 | 242.5 | 108.4 | 15 | 25,000 | 500 | 0.005 |
NSR HG Serisi Hakkında
HG, büyük iş parçalarının taşlanması için tasarlanmış taşlama puntası serisidir: yüksek rijitlik ve hassasiyet öncelikli yapı, taşlamanın mikron mertebesindeki salgı beklentisini karşılar. Özel koni seçenekleri sipariş üzerine sunulur; büyük rotor, vals ve mil taşlama uygulamalarında sabit punta alternatifiyle birlikte değerlendirilir.
