NSR SNN Serisi Döner Punta

Name: NSR SNN Serisi Döner Punta
Brand: NSR

Standart serinin uzun/ince burun türevi

SN ailesinin alternatif burun geometrili türevi; farklı parça boylarına ve erişim ihtiyaçlarına uyum sağlar.

Alt Tip6

Model23

MenşeiGüney Kore
NSR

emailTeklif isteyin WhatsApp'tan Sor

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

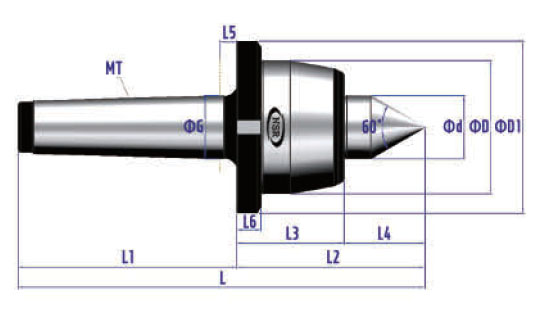

NSR-SNN

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001062	2SNN	MT2	49	65	25	140	68	72	42	30	6	10	500	5,000	3
1001063	3SNN	MT3	49	65	25	157	85	72	42	30	6	10	500	5,000	3
1001064	4SNN	MT4	66	85	31.4	201	108	93	53	40	8	12	800	3,800	3
1001065	5SNN	MT5	83	105	40	251	136	115	65	50	8	15	2,000	3,000	3

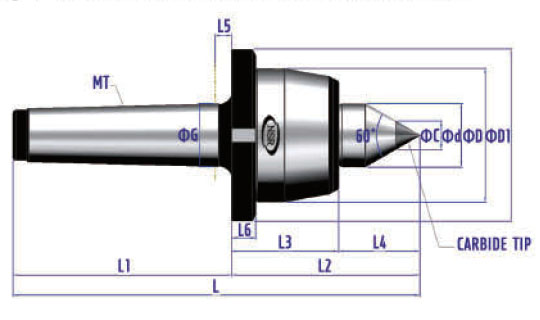

NSR-SNNC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Ağırlık(kg)	MAKS R.PM
1001072	2SNNC	MT2	49	65	25	140	68	72	42	30	6	10	10	500	5,000
1001073	3SNNC	MT3	49	65	25	157	85	72	42	30	6	10	10	500	5,000
1001074	4SNNC	MT4	66	85	31.4	201	108	93	53	40	8	12	14	800	3,800

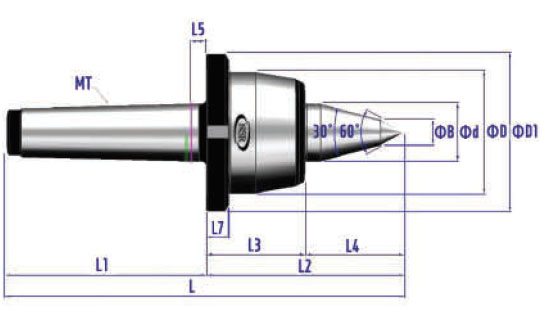

NSR-SNNA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L7	ΦB	MAX Ağırlık(kg)	MAKS R.PM
1001082	2SNNA	MT2	49	65	25	155	68	87	42	45	6	10	10	300	5,000
1001083	3SNNA	MT3	49	65	25	172	85	87	42	45	6	10	10	300	5,000

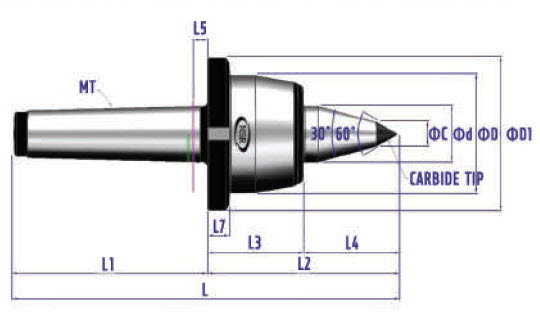

NSR-SNNAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001092	2SNNAC	MT2	49	65	25	155	68	87	42	45	6	10	10	300	5,000	3
1001093	3SNNAC	MT3	49	65	25	172	85	87	42	45	6	10	10	300	5,000	3
1001094	4SNNAC	MT4	66	85	31.4	214	108	106	53	53	8	12	14	500	3,800	3
1001095	5SNNAC	MT5	83	105	40	266	136	130	65	65	8	15	16	1,500	3,000	3
1001096	6SNNAC	MT6	105	125	50	342	189	153	75	78	10	17	18	2,500	2,800	3

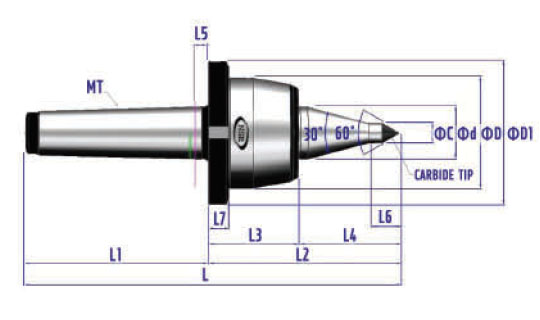

NSR-SNNAL

Uzun (long) tip · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	L7	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001102	2SNNAL	MT2	49	65	25	160	68	92	42	50	6	17	10	10	300	5,000	3
1001103	3SNNAL	MT3	49	65	25	177	85	92	42	50	6	17	10	10	300	5,000	3
1001104	4SNNAL	MT4	66	85	31.4	221	108	113	53	60	8	18	12	12	500	3,800	3
1001105	5SNNAL	MT5	83	105	40	276	136	140	65	75	8	17.5	15	12	1,500	3,000	3
1001106	6SNNAL	MT6	105	125	50	359	189	170	75	95	10	25	17	14	2,500	2,800	3

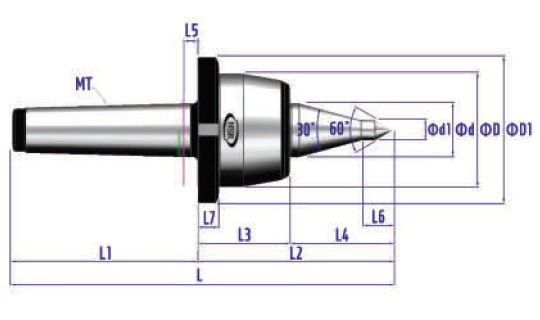

NSR-SNNALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	L7	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001112	2SNNALC	MT2	49	65	25	160	68	92	42	50	6	17	10	10	300	5,000	3
1001113	3SNNALC	MT3	49	65	25	177	85	92	42	50	6	17	10	10	300	5,000	3
1001114	4SNNALC	MT4	66	85	31.4	221	108	113	53	60	8	18	12	12	500	3,800	3
1001115	5SNNALC	MT5	83	105	40	276	136	140	65	75	8	17.5	15	12	1,500	3,000	3

NSR SNN Serisi Hakkında

SNN, SN ailesinin uzun ve ince burunlu türevidir: rulman ve gövde altyapısı aynı kalırken burun geometrisi, takım ile punta arasındaki çakışmanın (girişimin) sorun olduğu parçalar için uzatılmıştır. Küçük çaplı parça uçlarında ve alın işlemeye yakın operasyonlarda kesici takıma çalışma alanı açar; standart SN'in yeterli gelmediği erişim durumlarında ilk bakılacak seridir.
