categoryÖzel & Boru Tipi Puntalar
NSR HN Serisi
Takım girişimini azaltan döner punta
NC tornalama için takım girişimini (interference) minimize eden ince burunlu döner punta serisi. Dar açılı ve girişimin kritik olduğu işlemlerde erişim avantajı sağlar.
Alt Tip4
Model12
MenşeiGüney Kore
NSR
NSR
Ölçü Tabloları
Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

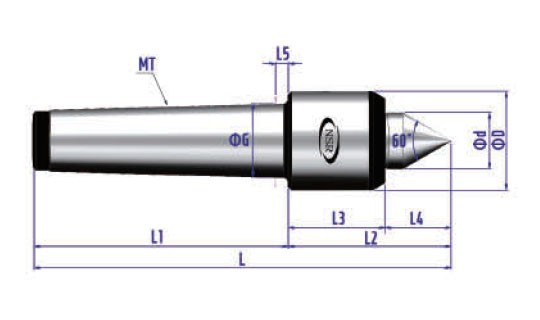

NSR-HN
Standart çelik uç · HRC 58~62
| Model No | Modeli | Morse Koni | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1013003 | 3HN | MT3 | 34 | 18 | 146.5 | 85 | 61.5 | 40.5 | 21 | 5.3 | 300 | 6,000 | 0.003 |
| 1013004 | 4HN | MT4 | 42 | 24 | 177 | 108 | 69 | 41 | 28 | 5.3 | 400 | 5,000 | 0.003 |
| 1013005 | 5HN | MT5 | 58 | 31.4 | 229.3 | 134.3 | 95 | 60 | 35 | 6.3 | 700 | 4,000 | 0.003 |
NSR-HN
Standart çelik uç · HRC 58~62
| Model No | Modeli | Morse Koni | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1013013 | 3HN | MT3 | 34 | 18 | 146.5 | 85 | 61.5 | 40.5 | 21 | 5.3 | 10 | 300 | 6,000 | 0.003 |
| 1013014 | 4HN | MT4 | 42 | 24 | 177 | 108 | 69 | 41 | 28 | 5.3 | 14 | 400 | 5,000 | 0.003 |
| 1013015 | 5HN | MT5 | 58 | 31.4 | 229.3 | 134.3 | 95 | 60 | 35 | 6.3 | 18 | 700 | 4,000 | 0.003 |

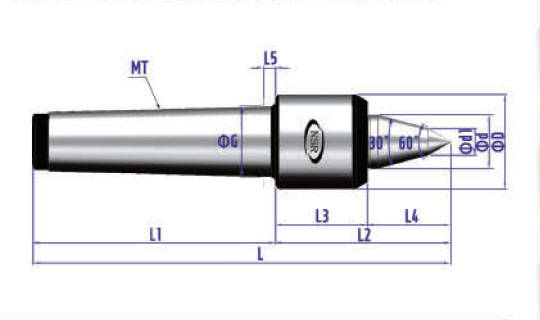

NSR-HNA
İkinci kademe açılı gövde · HRC 58~62
| Model No | Modeli | Morse Koni | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦB | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001023 | 3HNA | MT3 | 34 | 18 | 152.5 | 85 | 67.5 | 40.5 | 27 | 5.3 | 10 | 300 | 6,000 | 0.003 |
| 1001024 | 4HNA | MT4 | 42 | 24 | 186 | 108 | 78 | 41 | 37 | 5.3 | 12 | 400 | 5,000 | 0.003 |
| 1001025 | 5HNA | MT5 | 58 | 31.4 | 247.3 | 134.3 | 113 | 60 | 53 | 6.3 | 14 | 700 | 4,000 | 0.003 |

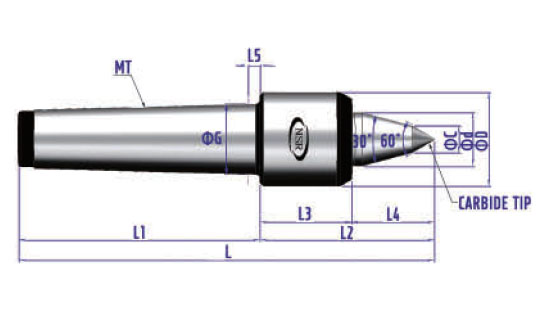

NSR-HNAC
İkinci kademe açılı + karbür uç
| Model No | Modeli | Morse Koni | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | MAKS Ağırlık (kg) | MAKS dev/dk | MAKS Salgı (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001033 | 3HNAC | MT3 | 34 | 18 | 152.5 | 85 | 67.5 | 40.5 | 27 | 5.3 | 10 | 300 | 6,000 | 0.003 |
| 1001034 | 4HNAC | MT4 | 42 | 24 | 186 | 108 | 78 | 41 | 37 | 5.3 | 12 | 400 | 5,000 | 0.003 |
| 1001035 | 5HNAC | MT5 | 58 | 31.4 | 247.3 | 134.3 | 113 | 60 | 53 | 6.3 | 14 | 700 | 4,000 | 0.003 |
NSR HN Serisi Hakkında
HN, NC tornalamada takım girişimini (interference) en aza indiren ince burunlu döner punta serisidir. Dar açılı burun, kesici takımın parça ucuna punta ile çakışmadan yaklaşmasına izin verir; küçük çaplı parça uçlarında ve alına yakın operasyonlarda standart burunların erişemediği çalışma alanını açar. İnce burun geometrisi nedeniyle yük sınırlarına özellikle dikkat edilir.
