NSR SN Serisi Döner Punta

Genel amaçlı standart döner punta

CNC ve üniversal tornalarda en yaygın kullanılan standart döner punta ailesi. Üç katlı rulman yapısı ve sertleştirilmiş (HRC 58~62) uç ile dengeli devir ve yük kapasitesi.

Alt Tip6

Model30

MenşeiGüney Kore
NSR

emailTeklif isteyin WhatsApp'tan Sor

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

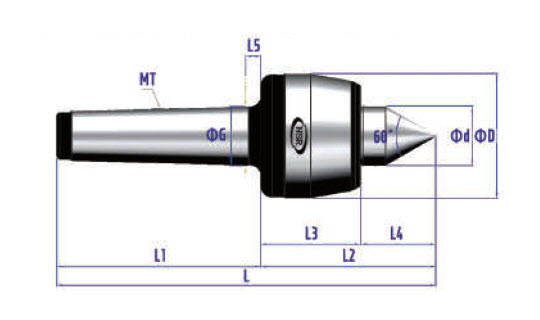

NSR-SN

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001002	2SN	MT2	49	25	140	68	72	42	30	6	10	500	5,000	3
1001003	3SN	MT3	49	25	157	85	72	42	30	6	10	500	5,000	3
1001004	4SN	MT4	66	31.4	201	108	93	53	40	8	14	800	3,800	3
1001005	5SN	MT5	83	40	251	136	115	65	50	8	18	2,000	3,000	3
1001006	6SN	MT6	105	50	324	189	135	75	60	10	30	3,500	2,800	3

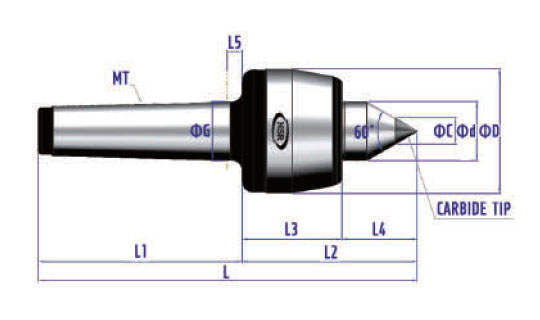

NSR-SNC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001012	2SNC	MT2	49	25	140	68	72	42	30	6	10	500	5,000	3
1001013	3SNC	MT3	49	25	157	85	72	42	30	6	10	500	5,000	3
1001014	4SNC	MT4	66	31.4	201	108	93	53	40	8	14	800	3,800	3
1001015	5SNC	MT5	83	40	251	136	115	65	50	8	18	2,000	3,000	3
1001016	6SNC	MT6	105	50	324	189	135	75	60	10	30	3,500	2,800	3

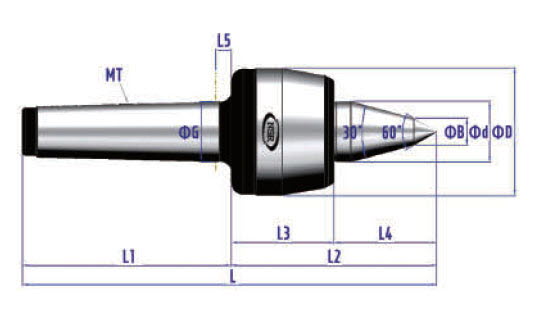

NSR-SNA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001022	2SNA	MT2	49	25	155	68	87	42	45	6	10	300	5,000	3
1001023	3SNA	MT3	49	25	172	85	87	42	45	6	10	300	5,000	3
1001024	4SNA	MT4	66	31.4	214	108	106	53	53	8	14	500	3,800	3
1001025	5SNA	MT5	83	40	266	136	130	65	65	8	16	1,500	3,000	3
1001026	6SNA	MT6	105	50	342	189	153	75	78	10	18	2,500	2,800	3

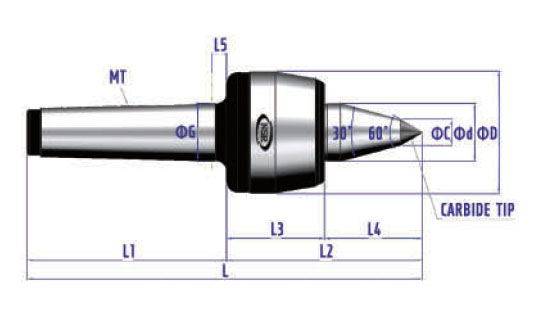

NSR-SNAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001032	2SNAC	MT2	49	25	155	68	87	42	45	6	10	300	5,000	3
1001033	3SNAC	MT3	49	25	172	85	87	42	45	6	10	300	5,000	3
1001034	4SNAC	MT4	66	31.4	214	108	106	53	53	8	14	500	3,800	3
1001035	5SNAC	MT5	83	40	266	136	130	65	65	8	16	1,500	3,000	3
1001036	6SNAC	MT6	105	50	342	189	153	75	78	10	18	2,500	2,800	3

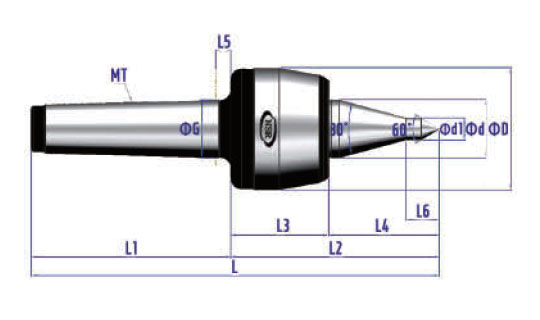

NSR-SNAL

Uzun (long) tip · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001042	2SNAL	MT2	49	25	160	68	92	42	50	6	17	10	300	5,000	3
1001043	3SNAL	MT3	49	25	177	85	92	42	50	6	17	10	300	5,000	3
1001044	4SNAL	MT4	66	31.4	221	108	113	53	60	8	18	12	500	3,800	3
1001045	5SNAL	MT5	83	40	276	136	140	65	75	8	17.5	12	1,500	3,000	3
1001046	6SNAL	MT6	105	50	359	189	170	75	95	10	25	14	2,500	2,800	3

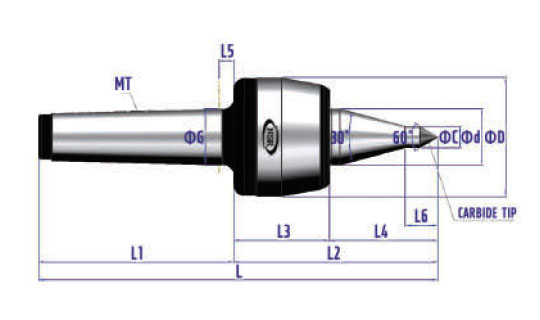

NSR-SNALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001052	2SNALC	MT2	49	25	160	68	92	42	50	6	17	10	300	5,000	3
1001053	3SNALC	MT3	49	25	177	85	92	42	50	6	17	10	300	5,000	3
1001054	4SNALC	MT4	66	31.4	221	108	113	53	60	8	18	12	500	3,800	3
1001055	5SNALC	MT5	83	40	276	136	140	65	75	8	17.5	12	1,500	3,000	3
1001056	6SNALC	MT6	105	50	359	189	170	75	95	10	25	14	2,500	2,800	3

NSR SN Serisi Hakkında

SN, NSR programının genel amaçlı standart döner punta ailesidir ve çoğu atölyenin ilk tercihi olan dengeli konfigürasyonu temsil eder. Üç katlı rulman düzeni eksenel ve radyal yükleri paylaştırır; HRC 58-62'ye sertleştirilmiş taşlanmış uç, uzun süreli çalışmada salgı kararlılığını korur. Belirgin bir ağır yük, erişim veya devir uç koşulu olmayan punta arası tornalama işlerinin tamamında güvenle kullanılır; MT boyu tezgah gezer puntasına göre seçilir.

Sıkça Sorulan Sorular

SN serisi hangi işler için yeterlidir?expand_more

Orta ağırlıkta mil/şaft parçalarının standart devirlerde punta arası tornalanması için değerlendirilir. Daha yüksek yükte SH, yüksek devirde SSH; erişim kısıtlıysa SNN/HN gibi serilerin model tabloları incelenir. Uygulamanızı bildirin, yük ve devir sınırlarını birlikte kontrol edelim.
