fitness_centerAğır Hizmet Döner Puntalar
NSR SH Serisi
Ağır hizmet (heavy duty) döner punta
Daha yüksek eksenel yük ve ağır parça tornalamasına yönelik güçlendirilmiş rulman ve gövde yapısına sahip seri.
Alt Tip5
Model15
MenşeiGüney Kore
NSR
NSR
Ölçü Tabloları
Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

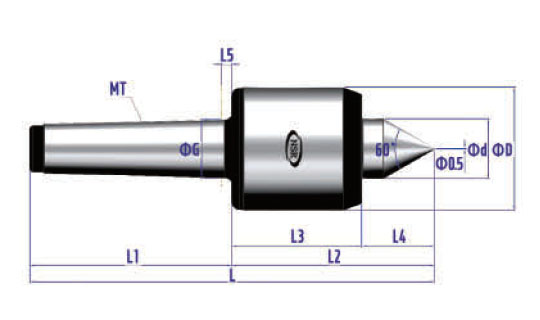

NSR-SH
Standart çelik uç · HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1023003 | 3SH | MT3 | 49 | 25 | 167.4 | 85 | 82.4 | 54.4 | 28 | 4.5 | 750 | 6,000 | 0.002 |
| 1023004 | 4SH | MT4 | 66 | 32 | 216.6 | 108 | 108.6 | 69.6 | 39 | 5.3 | 1,440 | 6,000 | 0.002 |
| 1023005 | 5SH | MT5 | 82 | 40 | 258.8 | 136 | 122.8 | 79.8 | 43 | 6.3 | 2,500 | 5,000 | 0.002 |

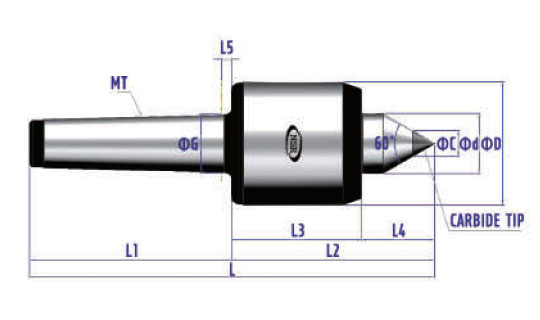

NSR-SHC
Tungsten karbür uç · HRA 90~91
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1023013 | 3SHC | MT3 | 49 | 25 | 167.4 | 85 | 82.4 | 54.4 | 28 | 4.5 | 10 | 750 | 6,000 | 0.002 |
| 1023014 | 4SHC | MT4 | 66 | 32 | 216.6 | 108 | 108.6 | 69.6 | 39 | 5.3 | 14 | 1,400 | 6,000 | 0.002 |
| 1023015 | 5SHC | MT5 | 82 | 40 | 258.8 | 136 | 122.8 | 79.8 | 43 | 6.3 | 18 | 2,500 | 5,000 | 0.002 |

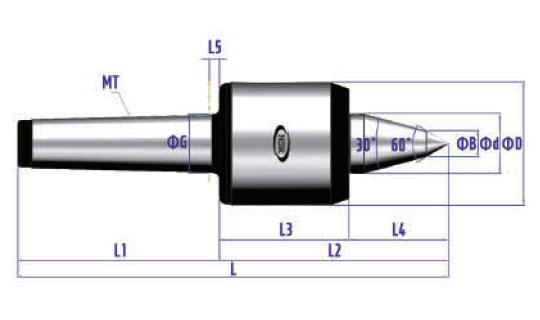

NSR-SHA
İkinci kademe açılı gövde · HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦB | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001023 | 3SHA | MT3 | 49 | 25 | 177.4 | 85 | 92.4 | 54.4 | 38 | 4.5 | 12 | 600 | 6,000 | 0.002 |
| 1001024 | 4SHA | MT4 | 66 | 32 | 230.6 | 108 | 122.6 | 69.6 | 53 | 5.3 | 14 | 1,100 | 6,000 | 0.002 |
| 1001025 | 5SHA | MT5 | 82 | 40 | 279 | 136 | 143 | 79.8 | 63.2 | 63.2 | 16 | 2,000 | 5,000 | 0.002 |

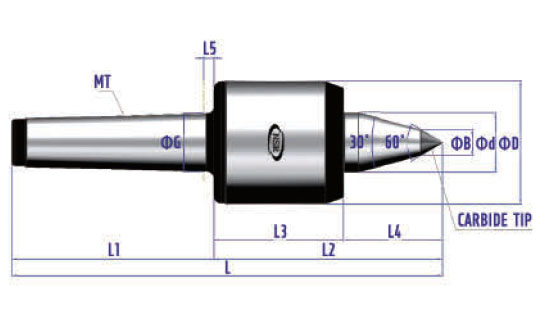

NSR-SHAC
İkinci kademe açılı + karbür uç
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1023033 | 3SHAC | MT3 | 49 | 25 | 177.4 | 85 | 92.4 | 54.4 | 38 | 4.5 | 12 | 600 | 6,000 | 0.002 |
| 1023034 | 4SHAC | MT4 | 66 | 32 | 230.6 | 108 | 122.6 | 69.6 | 53 | 5.3 | 14 | 1,100 | 6,000 | 0.002 |
| 1023035 | 5SHAC | MT5 | 82 | 40 | 279 | 136 | 143 | 79.8 | 63.2 | 6.3 | 16 | 2,000 | 5,000 | 0.002 |

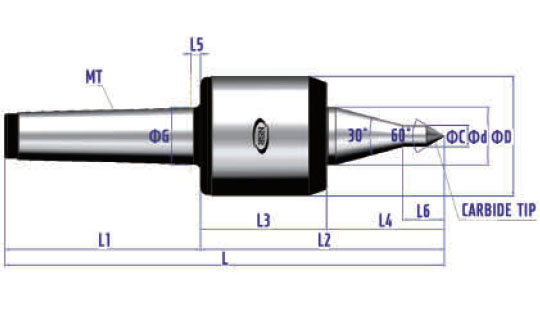

NSR-SHALC
Uzun tip + karbür uç
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | ΦC | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1023053 | 3SHALC | MT3 | 49 | 25 | 184.4 | 85 | 99.4 | 54.4 | 45 | 15 | 15 | 10 | 600 | 6,000 | 0.002 |
| 1023054 | 4SHALC | MT4 | 66 | 32 | 242.6 | 108 | 134.6 | 69.6 | 5.3 | 23 | 23 | 12 | 1,100 | 6,000 | 0.002 |
| 1023055 | 5SHALC | MT5 | 82 | 40 | 296.5 | 136 | 160.5 | 79.8 | 6.3 | 24 | 24 | 12 | 2,000 | 5,000 | 0.002 |
NSR SH Serisi Hakkında
SH, ağır hizmet (heavy duty) sınıfının ana serisidir: büyütülmüş rulman seti ve güçlendirilmiş gövde, yüksek eksenel punta baskısı ve ağır parça yükü altında rijitliği korur. Büyük çaplı mil, vals ve şaft tornalamada standart serilerin rulman ömrünün kısaldığı yüklerde devreye girer. Yük tablosundaki değerler model seçiminin temelidir; sınırda kalan uygulamalarda bir üst sınıf olan SSH değerlendirilir.
Sıkça Sorulan Sorular
Ağır hizmet puntaya ne zaman geçmeliyim?expand_more
Parça ağırlığı ve gerekli punta baskısı, standart serinin yük tablosunun üst bölgesine yaklaştığında. Sürekli üst sınırda çalışmak rulman ömrünü kısaltır; yük tablosunda bir sonraki sınıfa geçmek uzun vadede daha ekonomiktir. Parça ağırlığınızı ve devrinizi iletin, tabloya göre seçelim.
