NSR LP Serisi Döner Punta

Name: NSR LP Serisi Döner Punta
Brand: NSR

Uzun erişimli döner punta

Uzatılmış burun/gövde ile derin veya erişimi zor merkez deliklerine ulaşan seri.

Alt Tip6

Model12

MenşeiGüney Kore
NSR

emailTeklif isteyin WhatsApp'tan Sor

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

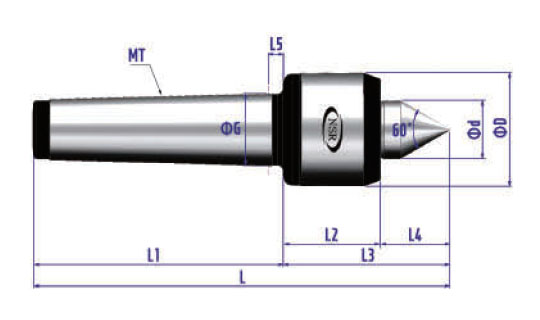

NSR-LP

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014004	4LP	MT4	49	25	180	108	42	72	30	6.5	500	5,000	0.003
1014005	5LP	MT5	66	31.4	229	136	53	93	40	6.5	800	3,800	0.003

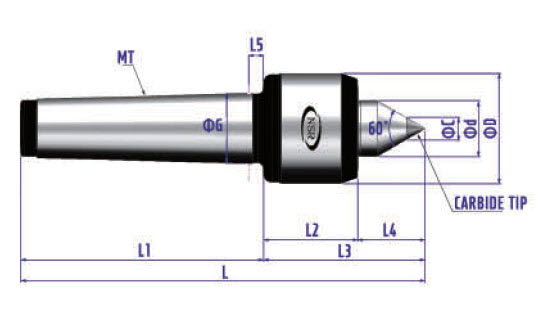

NSR-LPC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014014	4LPC	MT4	49	25	180	108	42	72	30	6.5	10	500	5,000	0.003
1014015	5LPC	MT5	66	31.4	229	136	53	93	40	6.5	14	800	3,800	0.003

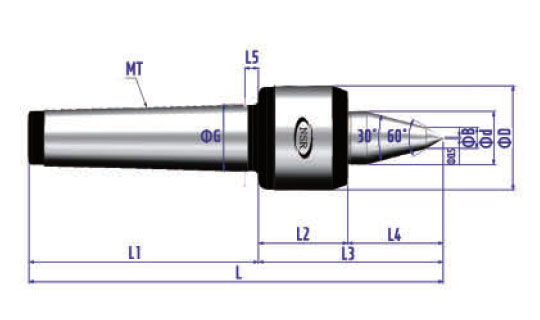

NSR-LPA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014024	4LPA	MT4	49	25	195	108	42	87	45	6.5	10	500	5,000	0.003
1014025	5LPA	MT5	66	31.4	242	136	53	106	53	6.5	14	500	3,800	0.003

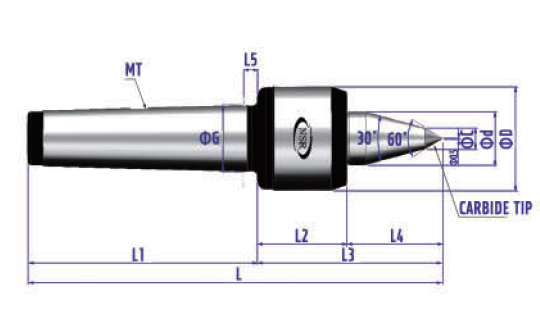

NSR-LPAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014034	4LPAC	MT4	49	25	195	108	42	87	45	6.5	10	500	5,000	0.003
1014035	5LPAC	MT5	66	31.4	242	136	53	106	53	6.5	14	500	3,800	0.003

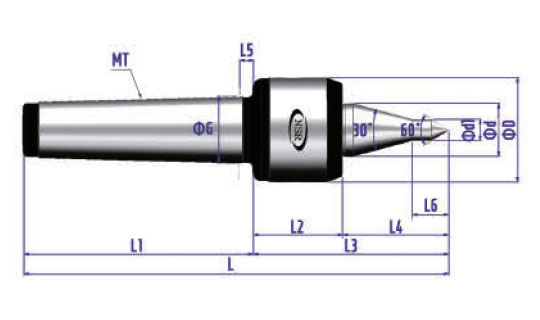

NSR-LPAL

Uzun (long) tip · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014044	4LPAL	MT4	49	25	200	108	42	92	50	6.5	17	10	500	5,000	0.003
1014045	5LPAL	MT5	66	31.4	249	136	53	113	60	6.5	18	12	500	3,800	0.003

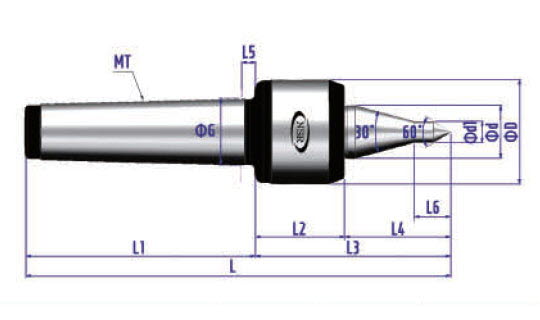

NSR-LPALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAKS Ağırlık (kg)	MAKS dev/dk	MAKS Salgı (mm)
1014054	4LPALC	MT4	49	25	200	108	42	92	50	6.5	17	10	500	5,000	0.003
1014055	5LPALC	MT5	66	31.4	249	136	53	113	60	6.5	18	12	500	3,800	0.003

NSR LP Serisi Hakkında

LP, uzatılmış burun ve gövdesiyle derin ya da erişimi zor merkez deliklerine ulaşan uzun erişimli döner punta serisidir. Girintili parça uçlarında, kademeli millerde ve takım-punta çakışmasının standart burunla çözülemediği kurulumlarda kullanılır; uzun burnun getirdiği esneme, seri seçiminde yük tablosuyla birlikte değerlendirilir.
