NSR HB Serisi

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

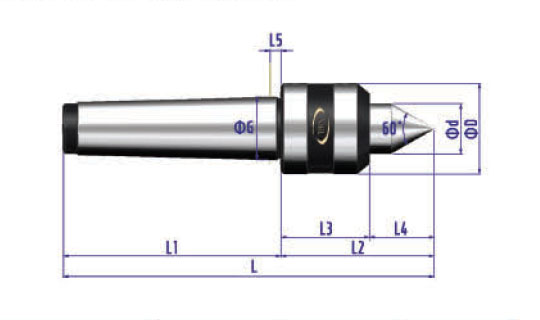

NSR-YB

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Bitiş(㎜)	MAX Bitiş(㎜)	MAX Bitiş(㎜)
1008002	2YB	MT2	38	18	124	68	56	35	21	6	300	6,000	0.003
1008003	3YB	MT3	38	18	141	85	56	35	21	6	400	6,000	0.003
1008004	4YB	MT4	45	25	184	108	76	44	32	5.3	600	5,000	0.003
1008005	5YB	MT5	63	28	229	136	93	58	35	6.3	750	4,000	0.003
1008006	6YB	MT6	102	55	333	189	144	82	62	10	1,200	2,000	0.003

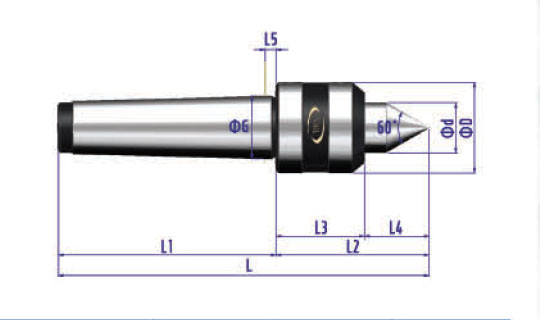

NSR-HBC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Bitiş(㎜)	MAX Bitiş(㎜)	MAX Bitiş(㎜)
1008012	2HBC	MT2	38	18	124	68	56	35	21	6	1	300	6,000	0.003
1008013	3HBC	MT3	38	18	141	85	56	35	21	6	10	400	6,000	0.003
1008014	4HBC	MT4	45	25	184	108	76	44	32	5.3	12	600	5,000	0.003
1008015	5HBC	MT5	63	28	229	136	93	58	35	6.3	14	750	4,000	0.003

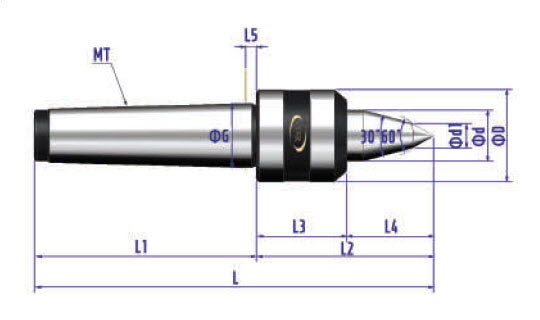

NSR-HBA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	Φd1	MAX Bitiş(㎜)	MAX Bitiş(㎜)	MAX Bitiş(㎜)
1008024	4HBA	MT4	45	25	194.2	108	86.2	44	42.2	5.3	12	600	5,000	0.003
1008025	5HBA	MT5	63	28	238	136	102	58	44	6.3	14	750	4,000	0.003

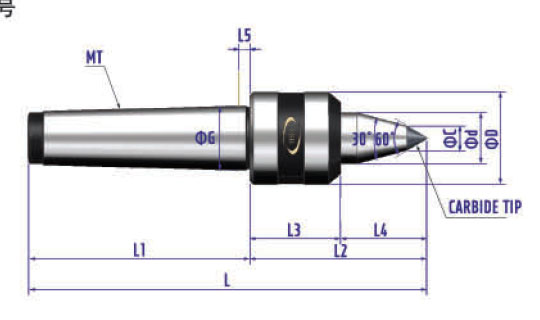

NSR-HBAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	Φd1	MAX Bitiş(㎜)	MAX Bitiş(㎜)	MAX Bitiş(㎜)
1008034	4HBAC	MT4	45	25	194.2	108	86.2	44	42.2	5.3	12	600	5,000	0.003
1008035	5HBAC	MT5	63	28	238	136	102	58	44	6.3	14	750	4,000	0.003
