speedYük Göstergeli Seriler

NSR SR Serisi

Yük göstergeli (load indicator) döner punta

Burundaki renkli halkalarla uygulanan eksenel yükü görsel gösteren seri (poster modeli NSR-4SR). Optimum punta baskısı ile rulman ömrünü ve parça güvenliğini artırır.

Alt Tip6

Model24

MenşeiGüney Kore
NSR

emailBu seri için TKT'den teklif al

Yük Göstergesi (Renk Kodu)

Punta burnundaki renkli halka, uygulanan eksenel yükü (kgf) koni boyuna göre gösterir.

Renk	2SR	3SR	4SR	5SR
SARI	0~500kgf	0~500kgf	0~1,000kgf	0~1,500kgf
MAVİ	500~1,500kgf	500~1,500kgf	1.000~2.000kgf	1.500~2.000kgf
KIRMIZI	1,500~2,500kgf	1,500~2,500kgf	2,000~3,000kgf	3,000~4,500kgf

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

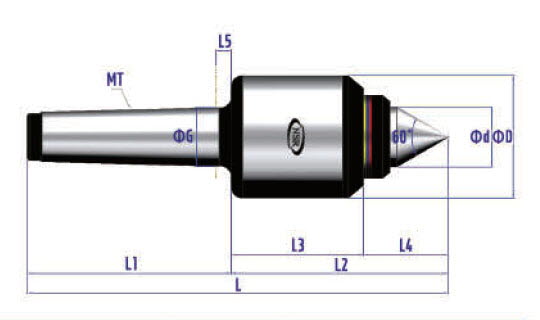

NSR-SR

Standart çelik uç · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001502	2SR	MT2	50	25	155	68	87	52.6	34.4	6	400	5,000	0.003
1001503	3SR	MT3	50	25	172	85	87	52.6	34.4	6	700	5,000	0.003
1001504	4SR	MT4	65	32	223	108	115	70	45	8	1,200	3,000	0.003
1001505	5SR	MT5	94	55	294	136	158	88	70	8	2,000	2,000	0.003

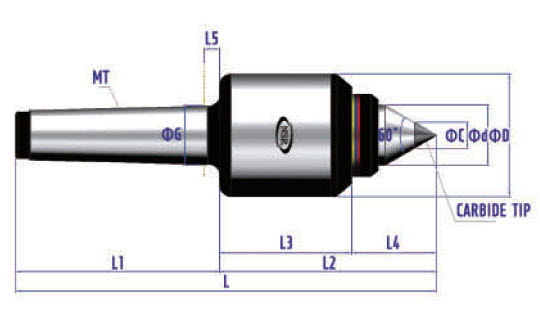

NSR-SRC

Tungsten karbür uç · HRA 90~91

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001512	2SRC	MT2	50	25	155	68	87	52.6	34.4	6	10	400	5,000	0.003
1001513	3SRC	MT3	50	25	172	85	87	52.6	34.4	6	10	700	5,000	0.003
1001514	4SRC	MT4	65	32	223	108	115	70	45	8	14	1,200	3,000	0.003
1001515	5SRC	MT5	94	55	294	136	158	88	70	8	18	2,000	2,000	0.003

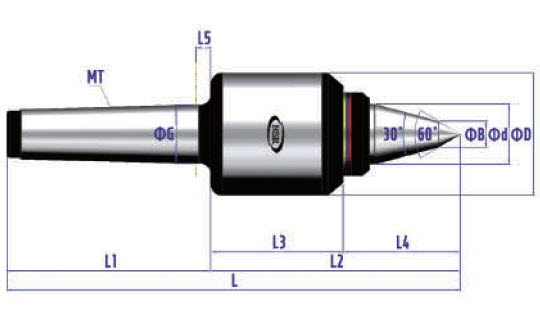

NSR-SRA

İkinci kademe açılı gövde · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001522	2SRA	MT2	50	25	172	168	104	52.6	51.4	6	10	320	5,000	0.003
1001523	3SRA	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
1001524	4SRA	MT4	65	32	240	108	132	70	62	8	14	960	3,000	0.003
1001525	5SRA	MT5	94	55	329	136	193	88	105	8	18	1,600	2,000	0.003

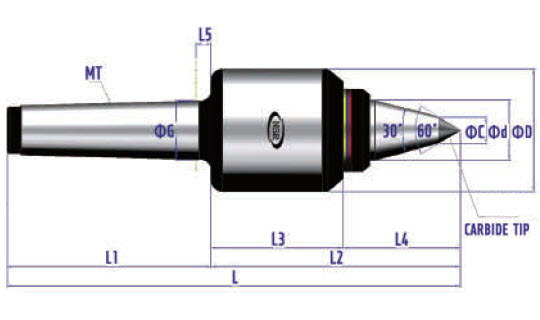

NSR-SRAC

İkinci kademe açılı + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001532	2SRAC	MT2	50	25	172	68	104	52.6	51.4	6	10	320	5,000	0.003
1001533	3SRAC	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
1001534	4SRAC	MT4	65	32	240	108	132	70	62	8	14	960	3,000	0.003
1001535	5SRAC	MT5	94	55	329	136	193	88	105	8	18	1,600	2,000	0.003

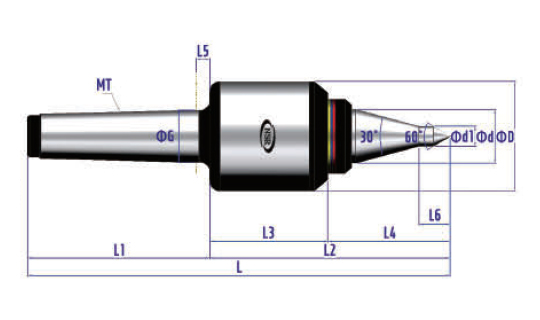

NSR-SRAL

Uzun (long) tip · HRC 58~62

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001542	2SRAL	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
1001543	3SRAL	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	560	5,000	0.003
1001544	4SRAL	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
1001545	5SRAL	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003

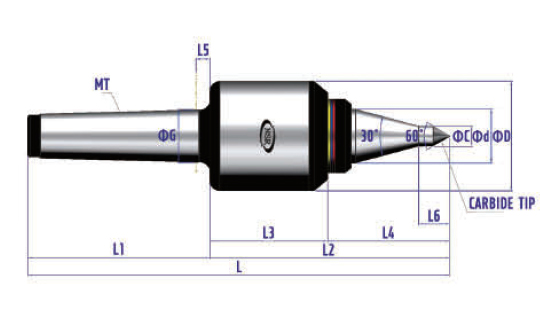

NSR-SRALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1001552	2SRALC	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
1001553	3SRALC	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	560	5,000	0.003
1001554	4SRALC	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
1001555	5SRALC	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003
