categoryÖzel & Boru Tipi Puntalar

NSR PC Serisi

Boru / büyük çap (bull-nose) puntalar

Boru ucu ve merkez deliği olmayan büyük çaplı parçalar için geniş temas yüzeyli (bull-nose) punta serisi. Sayısal sonek temas çapını belirtir.

Alt Tip3

Model14

MenşeiGüney Kore
NSR

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

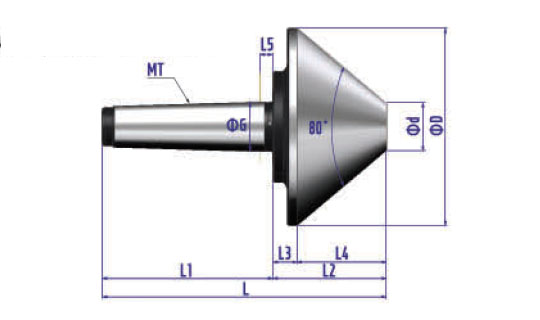

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1005023	3PC80	MT3	95	20	143	85	58	12.3	44.7	6	400	4,000	3
1005024	4PC18	MT4	125	30	180	108	72	15.4	56.6	8	800	3,000	3
1005025	5PC80	MT5	150	35	220	136	84	15.5	68.5	8	1,600	2,000	3
1005026	6PC80	MT6	200	38	305	189	116	19.5	96.5	10	2,500	1,500	3

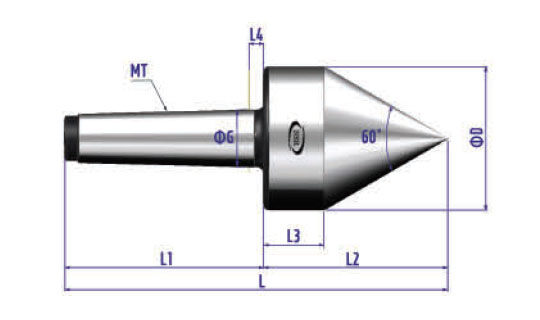

Model numarası	Modeli	Mors Konik	ΦD	L	L1	L2	L3	L4	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1005002	2PC60	MT2	44	134	68	66	28.3	6	400	5,000	3
1005003	3PC60	MT3	56	163	85	78	30	6	400	5,000	3
1005004	4PC60	MT4	78	208	108	100	33	8	800	3,800	3
1005005	5PC60	MT5	98	261	136	125	41	8	1,600	3,000	3
1005006	6PC60	MT6	118	343	189	154	52.7	10	2,500	2,800	3

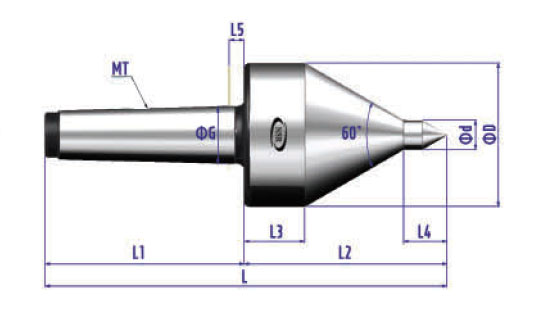

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Bitiş(㎜)	MAX Bitiş(㎜)	MAX Bitiş(㎜)
1005012	2PC60L	MT2	44	12	147	68	79	31.3	20	6	300	5,000	3
1005013	3PC60L	MT3	56	12	173	85	88	30	20	6	300	5,000	3
1005014	4PC60L	MT4	78	16	218	108	110	33	23.4	8	550	3,800	3
1005015	5PC60L	MT5	98	19	276	136	140	41	30.6	8	1,200	3,000	3
1005016	6PC60L	MT6	118	20	353	189	164	46.1	33	10	2,000	2,800	3
