speedYüksek Devir Döner Puntalar

NSR SSH Serisi Döner Punta

Name: NSR SSH Serisi Döner Punta
Brand: NSR

Yüksek devirli tornalama için döner punta

Yüksek devirli tornalama için SSH ailesi. Katalogdaki mevcut varyantlarda devir, parça ağırlığı ve uç geometrisi model bazında seçilir; SSH ağır hizmet serisinin bir üst yük sınıfı değildir.

Alt Tip5

Model20

MenşeiGüney Kore
NSR

emailTeklif isteyin WhatsApp'tan Sor

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

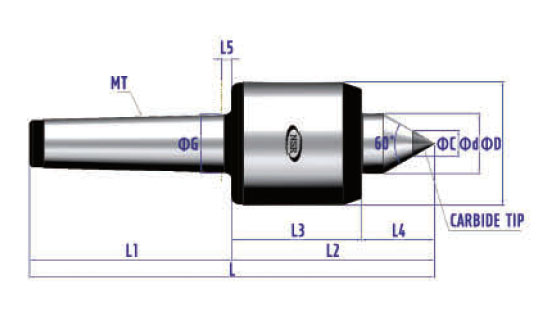

NSR-SSHC

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1012012	2SSHC	MT2	49	20	149	68	81	55.5	25.5	4.5	10	350	15,000	0.002
1012013	3SSHC	MT3	49	20	166	85	81	55.5	25.5	4.5	10	350	15.000	0.002
1012014	4SSHC	MT4	73	30	222	108	114	77	37	6	14	650	12,000	0.002
1012015	5SSHC	MT5	73	30	250	136	114	77	37	6	18	650	12,000	0.002

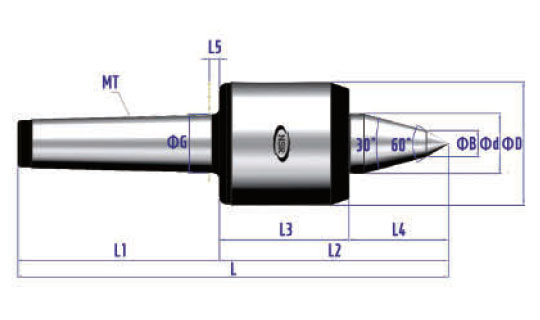

NSR-SSHA

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1012022	2SSHA	MT2	49	20	155.5	68	87.5	55.5	32	4.5	10	280	15,000	0.002
1012023	3SSHA	MT3	49	20	172.5	85	87.5	55.5	32	4.5	10	280	15,000	0.002
1012024	4SSHA	MT4	73	30	236	108	128	77	51	6	14	450	12,000	0.002
1012025	5SSHA	MT5	73	30	264	136	128	77	51	6	16	450	12,000	0.002

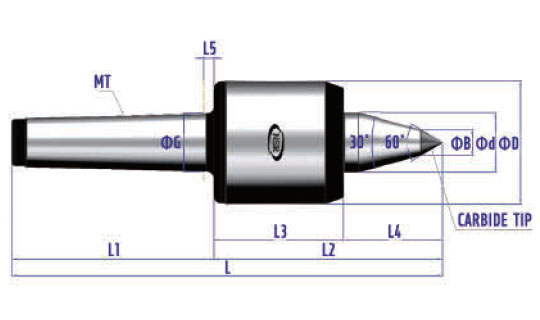

NSR-SSHAC

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1012032	2SSHAC	MT2	49	20	155.5	68	87.5	55.5	32	4.5	10	280	15,000	0.002
1012033	3SSHAC	MT3	49	20	172.5	85	87.5	55.5	32	4.5	10	280	15,000	0.002
1012034	4SSHAC	MT4	73	30	236	108	128	77	51	6	14	450	12,000	0.002
1012035	5SSHAC	MT5	73	30	264	136	128	77	51	6	16	450	12,000	0.002

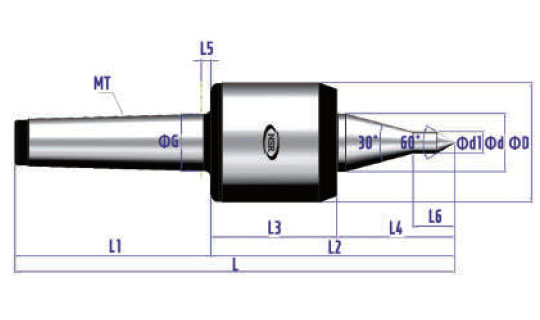

NSR-SSHAL

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1012042	2SSHAL	MT2	49	20	166.5	68	98.5	55.5	43	4.5	19	10	250	15,000	0.002
1012043	3SSHAL	MT3	49	20	183.5	85	98.5	55.5	43	4.5	19	10	250	15,000	0.002
1012044	4SSHAL	MT4	73	30	246.5	108	138.5	77	61.5	6	23.5	12.5	390	12,000	0.002
1012045	5SSHAL	MT5	73	30	274.5	136	138.5	77	61.5	6	23.5	12.5	390	12,000	0.002

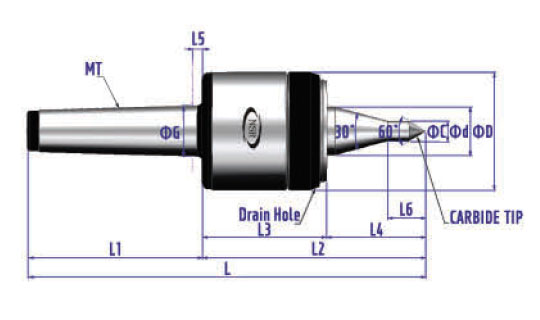

NSR-SSHALC

Uzun tip + karbür uç

Model numarası	Modeli	Mors Konik	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Ağırlık(kg)	MAKS R.PM	MAX Bitiş(㎜)
1012052	2SSHALC	MT2	49	20	166.5	68	98.5	55.5	43	4.5	19	10	250	15,000	0.002
1012053	3SSHALC	MT3	49	20	183.5	85	98.5	55.5	43	4.5	19	10	250	15,000	0.002
1012054	4SSHALC	MT4	73	30	246.5	108	138.5	77	61.5	6	23.5	12.5	390	12,000	0.002
1012055	5SSHALC	MT5	73	30	274.5	136	138.5	77	61.5	6	23.5	12.5	390	12,000	0.002

NSR SSH Serisi Hakkında

SSH, NSR kataloğunda yüksek devirli dönme için tanımlanan döner punta ailesidir. SSHC, SSHA, SSHAC, SSHAL ve SSHALC varyantlarında uç geometrisi ve karbür uç seçeneği ayrılır. Katalogda modele göre 12.000 veya 15.000 dev/dk sınırı ve 0,002 mm azami salgı belirtilir; parça ağırlığı sınırı aynı satırdan kontrol edilmelidir. Bu değerler ağır hizmet veya her uygulamada azami devir garantisi anlamına gelmez.
