settings_input_componentAlın Tahrikli Puntalar (Face Driver)

NSR FC Serisi

Alın tahrikli punta — seri üretim

Alın tahrikli (face driver) punta. İş parçasını merkezden desteklerken alın yüzeyinden tork aktarır; tüm dış çap tek bağlamada işlenir. Tekrarlı/seri üretimde yüksek eş merkezlilik.

Alt Tip1

Model11

MenşeiGüney Kore
NSR

emailBu seri için TKT'den teklif al

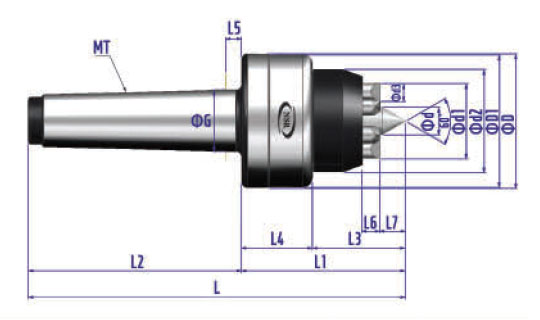

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

NSR-FC

Standart çelik uç · HRC 58~62

Model No	Modeli	Morse Koni	Φd	Φd1	Φd2	Φd3	ΦD	ΦD1	L	L1	L2	L3	L4	L5	L6	L7	Çalışma Ölçüsü	MAKS Ağırlık (kg)
1007013	3FC10	MT3	5	17	28	5	41.4	41	141.3	56.3	85	31.8	24.5	6	5	5.3	Φ18~Φ38	55
1007014	4FC10	MT4	5	17	28	5	41.4	41	164.3	56.3	108	31.8	24.5	8	5	5.3	Φ18~Φ38	55
1007015	5FC10	MT5	5	17	28	5	41.4	41	192.3	56.3	136	31.8	24.5	8	5	5.3	Φ18~Φ38	55
1007023	3FC20	MT3	9	26	38	7	52	51.4	148.8	63.8	85	36.8	27	6	6.5	8.8	Φ27~Φ55	60
1007024	4FC20	MT4	9	26	38	7	52	51.4	171.8	63.8	108	36.8	27	8	6.5	8.8	Φ27~Φ55	60
1007025	5FC20	MT5	9	26	38	7	52	51.4	199.8	63.8	136	36.8	27	8	6.5	8.8	Φ27~Φ55	60
1007033	3FC30	MT3	14	38	52	9	68	57.4	168	83	85	47	36	6	9	13	Φ39~Φ75	70
1007034	4FC30	MT4	14	38	52	9	68	57.4	191	83	108	47	36	8	9	13	Φ39~Φ75	70
1007035	5FC30	MT5	14	38	52	9	68	67.4	219	83	136	47	36	8	9	13	Φ39~Φ75	70
1007044	4FC40	MT4	18	54	72	14	83.5	82.5	200.6	92.6	108	57.6	35	8	11	15.6	Φ55~Φ100	100
1007045	5FC40	MT5	18	54	72	14	83.5	52.5	228.6	92.6	136	57.6	35	8	11	15.6	Φ55~Φ100	100
