adjustSabit Puntalar (Dead Center)

NSR MT Serisi

Morse koni saplı sabit punta

Morse koni gövdeli sabit punta (dead center) serisi. Sökülebilir somun ve maks. 0,002 mm salgı; düşük devir ve hassas merkezleme gerektiren işler için.

Alt Tip4

Model18

MenşeiGüney Kore
NSR

emailBu seri için TKT'den teklif al

Ölçü Tabloları

Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

NSR-MT

Standart çelik uç · HRC 58~62

Model No	Modeli	Morse Koni	ΦD	Φd	L	L1	L2	L3	L4	L5	MAKS Salgı (mm)
1009002	MT2	MT2	40	18	110	67	43	13	30	5	0.002
1009003	MT3	MT3	46	24	138	85	53	14	39	6	0.002
1009004	MT4	MT4	54	32	175	108	67	16	51	8	0.002
1009005	MT5	MT5	75	45	271.5	129.5	88	20	68	8	0.002
1009006	MT6	MT6	97	64	296	189	107	28	79	10	0.002

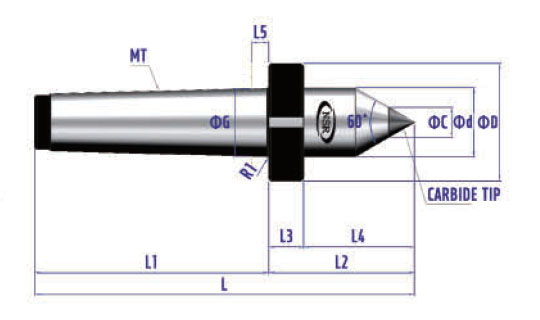

NSR-MTC

Tungsten karbür uç · HRA 90~91

Model No	Modeli	Morse Koni	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAKS Salgı (mm)
1009012	MTC2	MT2	40	18	110	67	43	13	30	5	10	0.002
1009013	MTC3	MT3	46	24	138	85	53	14	39	6	10	0.002
1009014	MTC4	MT4	54	32	175	108	67	16	51	8	14	0.002
1009015	MTC5	MT5	75	45	271.5	129.5	88	20	68	8	18	0.002
1009016	MTC6	MT6	97	64	296	189	107	28	79	10	30	0.002

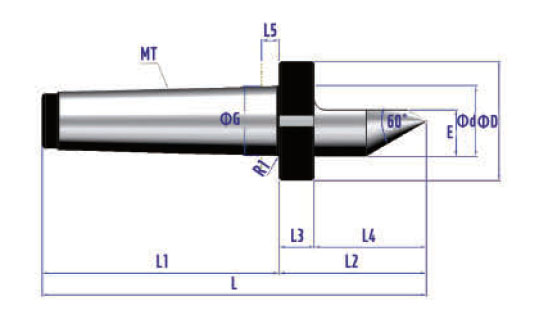

NSR-MTH

Model No	Modeli	Morse Koni	ΦD	Φd	L	L1	L2	L3	L4	L5	E	MAKS Salgı (mm)
1009022	MTH2	MT2	40	18	110	67	43	13	30	5	11	0.002
1009023	MTH3	MT3	46	24	138	85	53	14	39	6	15	0.002
1009024	MTH4	MT4	54	32	175	108	67	16	51	8	21	0.002
1009025	MTH5	MT5	75	45	271.5	129.5	88	20	68	8	29.4	0.002

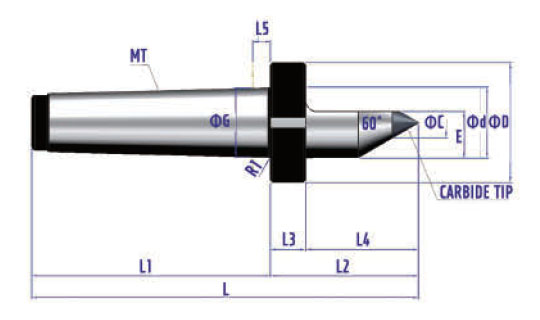

NSR-MTHC

Model No	Modeli	Morse Koni	ΦD	Φd	L	L1	L2	L3	L4	L5	E	ΦC	MAKS Salgı (mm)
1009032	MTHC2	MT2	40	18	110	67	43	13	30	5	11	10	0.002
1009033	MTHC3	MT3	46	24	138	85	53	14	39	6	15	10	0.002
1009034	MTHC4	MT4	54	32	175	108	67	16	51	8	21	14	0.002
1009035	MTHC5	MT5	75	45	271.5	129.5	88	20	68	8	29.4	18	0.002
