NSR SNP Serisi
Değiştirilebilir nokta uçlu — açı seçenekli
Nokta ucu sökülüp değiştirilebilen seri. Farklı açılarda (60°, 75°, 90°, A30, B60, H60) nokta uçları gövdeye takılır; yalnızca uç değişir, gövde korunur. Nokta kenetleme salgısı maks. 0,005 mm.
Alt Tip8
Model28
MenşeiGüney Kore
NSR
NSR
Ölçü Tabloları
Ölçüler mm cinsindendir. Model kodu: NSR-[Morse no][seri]. Doğru model ve stok durumu için TKT Industrial'a danışın.

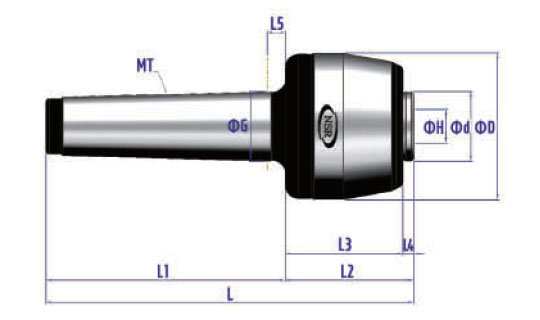

NSR-SNP Gövde
Değiştirilebilir uç gövdesi · HRC 58~62
| model numarası | Modeli | Morse Kaybeder | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦH | MAKS DEVİR | WP AĞIRLIK(kgf) | MAKS. ÇALIŞMA(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1002012 | 2SNP GÖVDE | MT2 | 49 | 25 | 115 | 68 | 47 | 42 | 5 | 6 | 12 | 100 | 5,000 | 3 |
| 1002013 | 3SNP GÖVDE | MT3 | 49 | 25 | 85 | 85 | 47 | 42 | 5 | 6 | 12 | 180 | 5,000 | 3 |
| 1002014 | 4SNP GÖVDE | MT4 | 66 | 31.4 | 166 | 108 | 58 | 53 | 5 | 6 | 15 | 300 | 3,800 | 3 |
| 1002015 | 5SNP GÖVDE | MT5 | 83 | 40 | 207.5 | 136 | 71.5 | 65 | 6.2 | 8 | 22 | 700 | 3,000 | 3 |

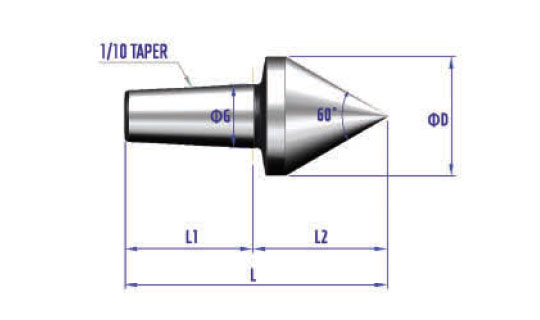

NSR-SNP Nokta 60°
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 |
|---|---|---|---|---|---|---|---|
| 1002012-1 | 2SNP NOKTASI | 1:10 | 20 | 12 | 48 | 24 | 24 |
| 1002013-1 | 3SNP NOKTASI | 1:10 | 20 | 12 | 48 | 24 | 24 |
| 1002014-1 | 4SNP NOKTASI | 1:10 | 28 | 15 | 61.5 | 30 | 31.5 |
| 1002015-1 | 5SNP NOKTASI | 1:10 | 28 | 22 | 78 | 35 | 43 |

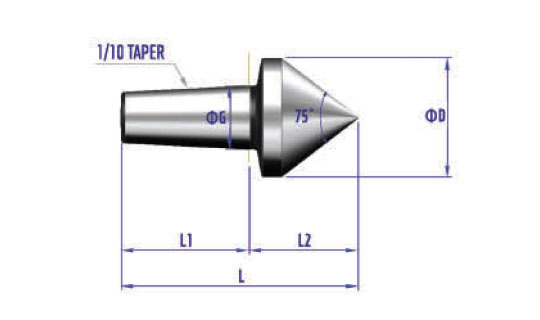

NSR-SNP Nokta 75°
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 |
|---|---|---|---|---|---|---|---|
| 1002012-2 | 2SNP NOKTASI | 1:10 | 20 | 12 | 43.8 | 24 | 19.8 |
| 1002013-2 | 3SNP NOKTASI | 1:10 | 20 | 12 | 43.8 | 24 | 19.8 |
| 1002014-2 | 4SNP NOKTASI | 1:10 | 28 | 15 | 55.6 | 30 | 25.9 |
| 1002015-2 | 5SNP NOKTASI | 1:10 | 28 | 22 | 70 | 35 | 35 |

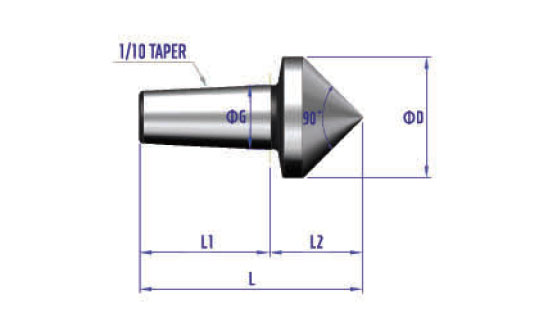

NSR-SNP Nokta 90°
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 |
|---|---|---|---|---|---|---|---|
| 1002012-3 | 2SNP NOKTASI | 1:10 | 20 | 12 | 40.9 | 24 | 16.9 |
| 1002013-3 | 3SNP NOKTASI | 1:10 | 20 | 12 | 40.9 | 24 | 16.9 |
| 1002014-3 | 4SNP NOKTASI | 1:10 | 28 | 15 | 51.5 | 30 | 21.5 |
| 1002015-3 | 5SNP NOKTASI | 1:10 | 28 | 22 | 64.3 | 35 | 29.3 |

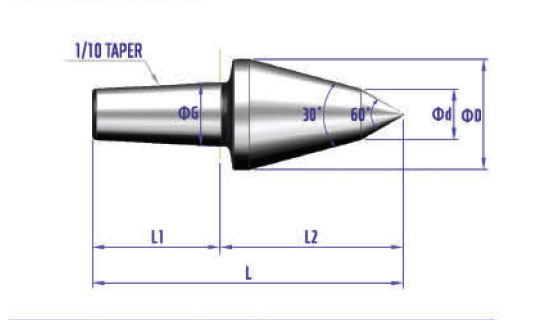

NSR-SNP Nokta A30
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 |
|---|---|---|---|---|---|---|---|
| 1002012-4 | 2SNP NOKTASI | 1:10 | 18 | 12 | 24 | 30 | 10 |
| 1002013-4 | 3SNP NOKTASI | 1:10 | 18 | 12 | 24 | 30 | 10 |
| 1002014-4 | 4SNP NOKTASI | 1:10 | 26 | 15 | 30 | 43 | 12 |
| 1002015-4 | 5SNP NOKTASI | 1:10 | 32 | 22 | 35 | 55 | 14 |

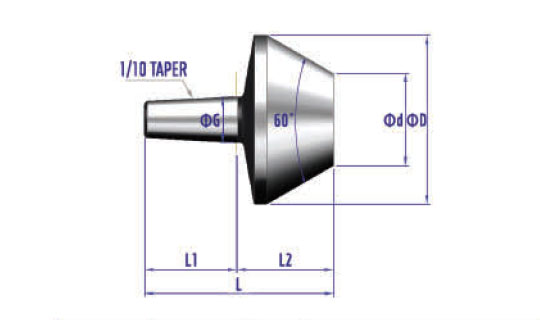

NSR-SNP Nokta B60
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 | Φd |
|---|---|---|---|---|---|---|---|---|
| 1002012-5 | 2SNP NOKTASI | 1:10 | 45 | 12 | 51 | 24 | 27 | 25 |
| 1002013-5 | 3SNP NOKTASI | 1:10 | 45 | 12 | 51 | 24 | 27 | 25 |
| 1002014-5 | 4SNP NOKTASI | 1:10 | 55 | 15 | 61.5 | 30 | 31.5 | 30 |
| 1002015-5 | 5SNP NOKTASI | 1:10 | 70 | 22 | 73 | 35 | 38 | 40 |

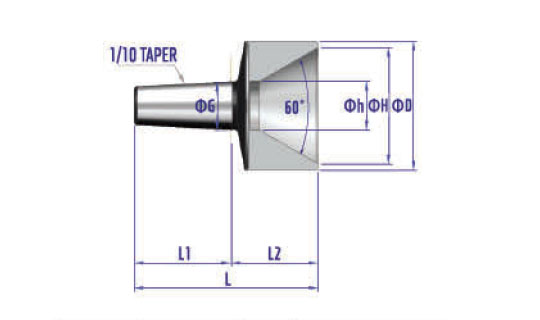

NSR-SNP Nokta H60
Değiştirilebilir nokta ucu
| No. | Modeli | Morse | ΦD | ΦG | L | L1 | L2 | ΦH | ah |
|---|---|---|---|---|---|---|---|---|---|
| 1002012-6 | 2SNP NOK.. | MT2 | 22 | 12 | 40 | 24 | 16 | 18 | 6 |
| 1002013-6 | 3SNP NOK.. | MT3 | 22 | 12 | 40 | 24 | 16 | 18 | 6 |
| 1002014-6 | 4SNP NOK.. | MT4 | 40 | 15 | 57 | 30 | 27 | 36 | 15 |
| 1002015-6 | 5SNP NOK.. | MT5 | 50 | 22 | 65 | 35 | 30 | 47 | 25 |

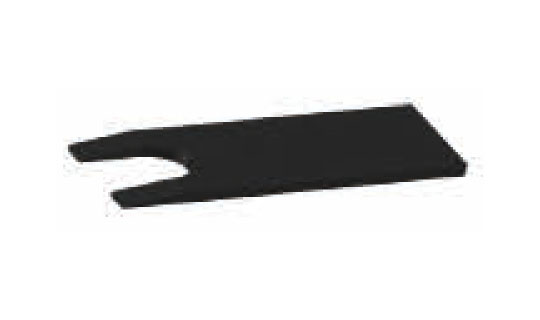

NSR-SNP JIG (Aksesuar)
| NO. | TİP |
|---|---|
| 1002013-7 | 2.3SNP JIG |
| 1002014-7 | 4SNP JIG |
| 1002015-7 | 5SNP JIG |
